TPE热塑性弹性体材料，一般是注塑成型，挤出成型或者吹塑成型方式加工产品，但有些特别的产品，需要用到灌注成型工艺，这种TPE需要专门配方生产，一般是0度以下的超软的TPE。
TPE超软料一般指的的是硬度比邵氏硬度ShoreA0度还低的材料，通常会用5个0,或者8个0来代表其TPE材料的硬度，一般0越多，表示硬度越低，料就会越软。而灌注指的是一种成型加工超软TPE材料的方法。一般硬度在0~15A或者更软硬度00或0000的TPE材料可采用灌注（或称浇注，倒浆）工艺成型加工。
TPE灌注，是一种成型加工超软TPE材料的方法。一般硬度在0~15A或者更软硬度00或0000的TPE材料可采用灌注（或称浇注，倒浆）工艺成型加工。TPE灌注时应当注意的几个方面，TPE灌注时熔胶温度一般都会比注塑温度要低，一般超软料灌注熔胶的温度在130-160℃左右，TPE灌注的时候应当注意控制熔胶的温度，操作不当会产生气泡和流纹。

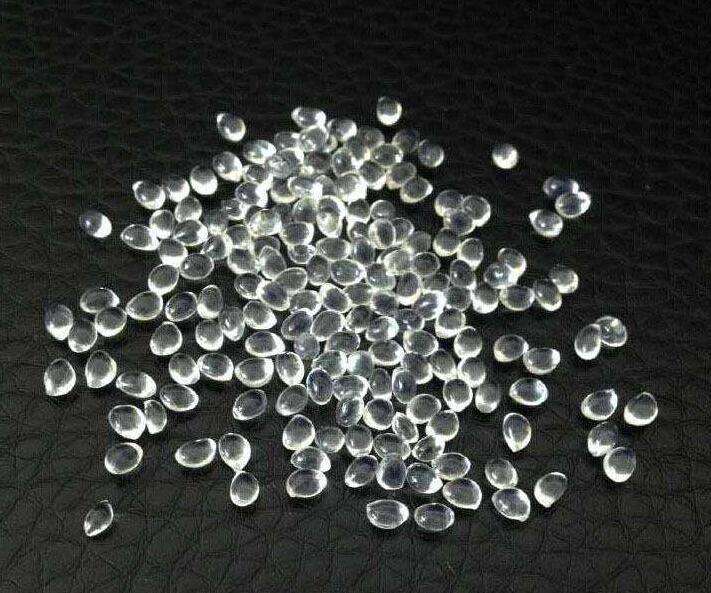

TPE的加热，原理上相对简单，只要加热到材料的熔融温度即可。但在加热时应尽量注意控制温度的恒定，因温度的变化或不同可能导致材料流动性的差异，会影响制品加工质量（如产品光泽度和透明度等）。熔胶设备可以采用电加热锅来进行，也有采用类似螺杆形状的加热装置，物料加入料斗，通过加热片装置充分熔融塑化后即可。熔化好的TPE物料为透明粘稠液体，为保证其流动性，应立即灌注入事先准备好的模具。模具应清洁，表面光滑，以保证制品外观。灌注时应注意杜绝或减少空气裹在物料里，避免制品出现气泡。制品里气泡较多，灌注操作不当，物料灌入太快，空气来不及排出，裹在物料中形成气泡。应注意灌注方法。制品有流纹（水纹），物料熔胶温度偏低，流动性不够。应提高熔胶温度，提高流动性。
TPE弹性体材料可以加工0度~15度甚至更软的TPE材料。可以加工不同形状大小的制品。加工方便。
关于明尼苏达橡塑
明尼苏达州橡塑集团(MRP)是聚合物材料开发、定制型高性能弹性体及热塑性塑料密封部件制造的全球领导者。始自1946年，我们致力于为客户提供专家式咨询设计服务和关键部件定制解决方案。MRP 业务遍布北美、欧洲和亚洲，我们与客户协作并持续创新，满足全球市场范围内密封圈和关键部件制造的最为严苛环境、精密公差及应用需求。MRP核心能力包括材料科学与配方、样模设计制作、卓越运营和供应链整合。
明尼苏达精密制品(苏州)有限公司于2006年在苏州工业园区成立，是MRP集团在华的独资企业, 全球化技术支持和服务本地化，主要生产，研发，测试及组装用于水，医疗，交通行业的优质橡胶硅胶制品。想要了解更多信息，请访问：www.minnesotarubber.com.cn
